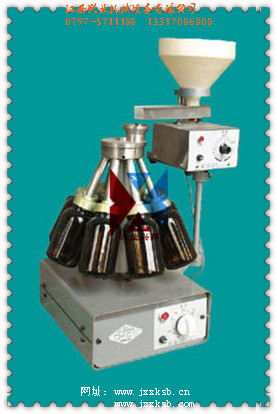

試驗室FX3-8型封閉試樣自動縮分器

FX3-8封閉式試樣自動縮分器是為地質、煤炭、建筑、冶金等系統的科研單位實驗室，以及高等院校作試樣自動分樣的新型縮分裝置。

二、結構及工作原理簡介

該機由盛料斗、電磁振動給料器、分樣裝置，以及接樣瓶五個部分組成。

盛料斗為一錐形結構，所分析的礦樣可以一次性的倒入料斗中，起到儲存礦樣作用。

電磁振動給料器：分振動源和直料槽兩部分，利用振動原理將盛料斗流下的礦樣均勻地散步在直料槽中，不同的重要顆粒都能均勻地分布在不同的表層上，并逐步流向槽口而進入分樣漏斗。該部分只有微小的振動，沒有強烈的攪拌、撞擊、摩擦等現象，結構簡單，自動化程度高，且不需潤滑，動力消耗小。

分樣裝置：是一種旋轉結構，其箱內裝有一臺電動機，通過蝸桿蝸輪傳動，達到減速，以一種固定的速度帶動回轉支管旋轉，與回轉支管相連接的分樣盤（用緊定螺旋釘緊固）也同時轉動。分樣盤盤的八個等分錐孔先后截取從漏斗中流下的礦樣，錐孔軸心和漏斗孔軸心相吻合，由于轉動速度較快，在開始和停止截料時，各孔中的礦樣重量誤差很小，每一個錐孔下端都固定一個直管道，礦樣就從管道進入接樣瓶內。

接樣瓶：接樣瓶與固定在直管端部的接頭相連接，并同時與回轉支管一道轉動，每個管子都連接一個樣瓶，每次需上八個瓶子，每個瓶子里的礦樣重量，即為縮分礦樣總重量的八分之一，若將對角上的兩個瓶子里的礦樣合在一起，其重量即為總重量的四分之一，以此類推，兩個四分之一的礦樣合在一起，其重量即為總重量的二分之一。因此，每次縮分即可達到1~3級（1/8,1/4和1/2）縮分目的。
