        多用盤式真空過濾機
        您現在的位置:首頁 > 產品展示

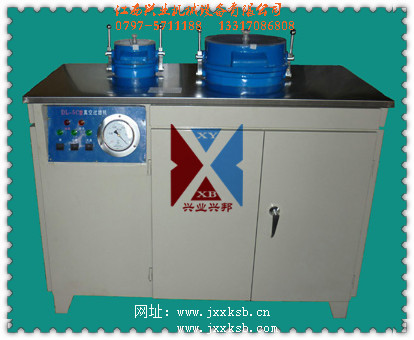

          1、DL-5CΦ240-Φ120)型盤式真空過濾機


          一、DL -5CΦ240-Φ120)型盤式真空過濾機用途:

           盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中,作為浮選、重選、磁選等作業后脫水,檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水,達到固液分離目的。本產品由原地礦部指定企業生產,執行行業標準。

          二、DL -5CΦ240-Φ120)型盤式真空過濾機技術參數:

        型號規格l

        單位

        DL— 5C Φ240-Φ120

        濾盤直徑

        mm

        大盤Φ240、小盤Φ120

        真空壓力

        KPA

        91.2

        礦漿固液比


        1:(4—7)

        給料粒度

        mm

        ≤0.5

        過濾樣品干重

        g

        <500

        過濾時間

        min

        1—10

        排水時間

        s

        30

        濾餅水分

        %

        <20

        電 壓

        v

        380

        功率

        kw

        1.6

        外形尺寸

        mm

        1038×420×970

        總質量

        kg

        160

           三、DL -5CΦ240-Φ120)型盤式真空過濾機結構簡介:

          1、結構:DL-5C型過濾機,設有兩個容量不同的濾盤,不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。

          電控系統由控制面板及繼電器等元件組成其結構原理:

        1Φ 120毫米濾盤;(2Φ 240毫米濾盤;(3、5、7、9)電磁閥;(4)真空表;(6)液拉控制組件及真空負壓罐;(8)自動排水閥;(9)分水濾氣器;(10)真空泵;(11)電動機。

          2、過濾原理:真空泵起動后約10秒內,可將真空負壓罐內,抽成一個不小于91.2kpa(684毫米汞柱)的負壓腔,然后接通電磁閥35在壓力差的作用下,使濾盤內的液體很快透過濾紙,達到脫水的目的。

          3、結構特點: 本機結構簡單、緊湊,真空系統工作可靠,具有較高的真空度,為防止真空負壓罐內的液體進入真空泵,在器內設置了上下接點,當液體達到預定高度時真空泵自動停車,同時打開放氣電磁閥,待液體排完后自行起動。

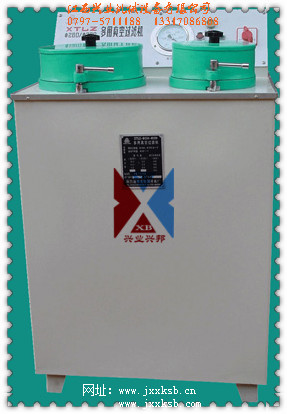

        2、XTLZΦ260-Φ200)型盤式真空過濾機

         盤式真空過濾機.jpg 20131014_160407.jpg

          一、XTLZΦ260-Φ200)型盤式真空過濾機用途:

          盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中,作為浮選、重選、磁選等作業后脫水,檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水,達到固液分離目的。本產品由原地礦部指定企業生產,執行行業標準。

        型號規格

        單位

        XTLZΦ240-Φ120

        XTLZ Φ260-Φ200

        濾盤直徑

        mm

        大盤Φ240小盤Φ120

        大盤Φ260小盤Φ240

        真空壓力

        KPA

        91.2

        80

        礦漿固液比


        1:(4—7)

        1:(4—7)

        給料粒度

        mm

        ≤0.5

        ≤0.5

        過濾樣品干重

        g

        <500

        <600

        過濾時間

        min

        1—10

        1—10

        排水時間

        s

        30

        30

        濾餅水分

        %

        <20

        <20

        電 壓

        v

        380

        380

        功率

        kw

        1.6

        1.5

        外形尺寸

        mm

        650×540×1140

        650×540×1140

        總質量

        kg

        160

        200

          二、XTLZΦ260-Φ200)型盤式真空過濾機結構簡介:

          結構:XTLZΦ260-Φ200型過濾機,設有兩個容量不同的濾盤,不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、電磁閥以及真空管道組成。

          電控系統由控制面板及繼電器等元件組成其結構原理:

        1Φ120毫米濾盤;(2, Φ240毫米濾盤;(3、5、7、9)電磁閥;(4)真空表;(6)液拉控制組件及真空負壓罐;(8)自動排水閥;(9)分水濾氣器;(10)真空泵;(11)電動機。

          2、過濾原理:真空泵起動后約10秒內,可將真空負壓罐內,抽成一個不小于91.2kpa(684毫米汞柱)的負壓腔,然后接通電磁閥35在壓力差的作用下,使濾盤內的液體很快透過濾紙,達到脫水的目的。

          3、結構特點: 本機結構簡單、緊湊,真空系統工作可靠,具有較高的真空度, 為防止真空負壓罐內的液體進入真空泵,在器內設置了上下接點,當液體達到預定高度時真空泵自動停車,同時打開放氣電磁閥,待液體排完后自行起動。
