        LYN(S)實驗小搖床
        您現在的位置:首頁 > 產品展示

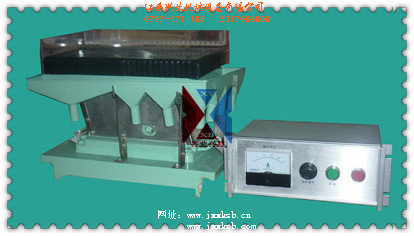

          LYN-400×250微型選礦搖床


        一.設備的主要用途

        LYN-400×250微型搖床是供實驗室進行礦石可選研究、試驗進行重力選礦的常用設備。適用于細粒和微細粒稀有金屬、黑色金屬,有色金屬,貴重金屬等礦石和煤的選別。

        本設備依據入選礦物比重差和在往復不對稱運動并呈傾斜的床面橫向水流中的分層性能進行選別。具有不同比重礦物在床面上分帶明顯,精礦質量高、操作和調節方便等特點。

        二.主要技術參數及規格

        序號

        項    目

        數  值

        1

        床面尺寸(mm)

        400×250×230

        2

        沖 程(mm

        0 ~ 2.5

        3

        沖 次(次/分)

        3000

        4

        床面傾角調整范圍(度)

        0 ~ 5

        5

        給礦粒度(mm)

        -0.074

        6

        參考給礦濃度(%)

        10~30

        7

        參考處理量(kg)

        1.25

        8

        工作電源(50Hz)

        220V

        9

        外形尺寸(長×寬×高)(mm)

        470×300×450

           三 .設備的主要結構及說明

        本微型搖床由鋁合金床面、給礦槽、給水槽、床面調偏機構、振動機構、底座、接礦槽和電控箱組成。鋁合金床面為不規則四邊形,上刻有規律分布的選礦三角槽。鋁合金床面經多年的自然時效處理,不會表形。振動機構運行穩定。電器控制箱可靠性強。

        鋁合金床面與其它材質床面比較,具有分帶明顯、精礦質量高、床面美觀經久耐用,變形小、無裂縫等優點。

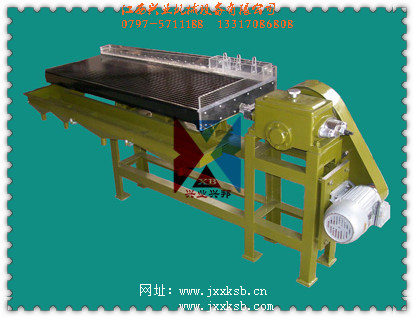

         LYN(S)-1100×500搖床




           一、LYN(S)-1100×500搖床用途:LYN(S)-1100×500搖床是供實驗室進行礦石可選性研究、試驗和小型選礦廠進行重力選礦的常用設備,有礦泥型(LYN)和礦砂型(LYS)之分。適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。

        、LYN(S)-1100×500搖床主要結構說明

          本機由床頭箱,床面,機架,三個主要部分組成。

          1、床頭箱的構造為雙曲連桿機構,當偏心軸轉動時,帶動連桿作上下運動。連桿向下運動,肘板張開。右方的肘板支持在與拉桿固定在一起的支座上,左方肘板則支持在可調動的支座上(此座只限上下移動),通過特制螺栓和支座安裝在一起。彈簧的一端套在支座上上,另端套在固定套管上的調整螺柱盤上。

          從電動機通過的此帶輪得到動力轉動偏心,帶動邊桿向下推動肘板壓縮彈簧,推動拉桿向前帶動床面;當連桿向上時,利用彈簧張力,推動床面向后運動,這樣運動連續起來,則旋轉運動變為縱向直線往復運動。

          沖程大小,扭轉特殊螺柱而獲得,整個機構都放在一個床頭箱殼中。

          2、搖床的工作部,是一個鋁合金制成的床面,其外形為不規則的四邊形。

        序號

        參數/型號

        LYN(S)-1100×50

        1

        床面尺寸(mm)

        1100×500

        2

        沖程(mm)

        9—17

        3

        沖次(次/分)

        280—460

        4

        床面傾角調整范圍(度)

        0—10

        5

        給礦粒度(mm)

        礦砂床面

        <2

        礦泥床面

        <0.074

        6

        給礦濃度%

        10-30

        7

        處理量(kg/h)

        礦砂

        20-60

        礦泥

        40-100

        8

        耗水量(升/秒)

        2-10

        9

        電動機

        功率kw

        0.55

        10

        外型尺寸(mm)

        1730×500×700

        11

        搖床面重量(kg)

        145

          床面的表面上漆灰,并噴黑色漆3-4次。過去的來復條改用刨槽,槽的排列與床面搖動方向平行,靠近床面上的給礦端處的槽較短,越往下越長,它們的終點排列在離床面排礦端處距離為50毫米的對角線上。

          順著床面上邊緣,靠床頭箱一側的角上,有給料箱,與給料箱平列有水槽,均用有機玻璃制成,用以加給沖洗水。沖洗水通過槽底固定著可轉動的菱形膠閘塊流到床面上,改變菱形膠閘塊的角度的位置,可調節水量和水流的方向,此給料箱裝在床面的右角上故叫右式。

          3、床面安裝在兩根鑄鐵橫梁上,串通橫梁固定著滑動軸承上,而軸承固定在角鋼機架上。

        床面在橫向有傾斜角度,它的傾斜角可由0度~10度,調節橫向角度的滑動軸承,中間處手輪,手輪軸一端是螺桿,與具有弧形槽的螺母相配合,該螺母與固定在拉桿上的連相滑動配合,當手輪轉動螺母向一方移動帶著連桿拉桿以及床面一起轉動而實現。

        二、LYN(S)-1100×500搖床技術參數:見上表

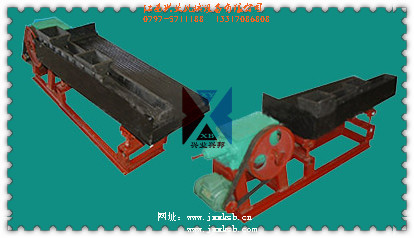

        LY型實驗小搖床


           一、LY型實驗小搖床用途

          LY型搖床是供實驗室開展礦石可選性研究、試驗和小型選廠等進行重力選礦常用的設備之一。適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。它不僅可以作為一個獨立的選礦作業,亦可以與跳汰機、螺旋選礦機、離心選礦機等或其他選取礦方法配合使用。本產品由原地礦部指定企業生產,執行行業標準。

          本設備依據入選礦物比重差和在往復不對稱運動并呈傾斜的床面橫向水流中的分層性能進行選別。具有不同比重礦物在床面上分帶明顯,精礦質量高、操作和調節方便等特點。

        搖床面結構有礦砂、礦泥之分,材質分別有玻璃鋼或鋁合金。

          二、LY型實驗小搖床技術參數:

        參數/型號

        LY-4.08平方米

        LY-1.95平方米

        LY-0.5平方米

        床面尺寸(mm

        3000×1620×1380

        2100×1050×850

        1100×600×430

        沖程(mm)

        6—30

        12—28

        9—15

        沖次(/)

        210—320

        250—450

        280—460

        橫向坡度

        0—10

        0—8

        0—10

        給礦粒度(mm)

        礦砂床面

        2

        2

        2

        礦泥床面

        0.1

        0.074

        0.074

        給礦濃度

        10-30

        10-30

        10-30

        處理量(/臺、h)

        礦砂

        0.7-1.5

        0.4-0.8

        0.1-0.2

        礦泥

        0.4-1

        0.3-0.5

        0.05-0.1

        耗水量(/臺、h)

        0.3-1.5

        0.2-1

        0.1-0.5

        電動機

        型號

        Y100L-4

        Y90L-4

        Y90L-4

        功率(kw)

        1.1

        1.1

        1.1

        轉速

        1400

        1400

        1400

        外型尺寸(mm)

        4075 ×1620×780

        3040×1050×1020

        1530×600×800

        皮帶

        A-1033

        B-2007

        A-1245

        搖床面重量(kg)

        180

        95

        35



           三、LY型實驗小搖床主要結構說明

          本機由床頭箱,床面,機架,三個主要部分組成。

          1、床頭箱的構造為雙曲連桿機構,當偏心軸轉動時,帶動連桿作上下運動。連桿向下運動,肘板張開。右方的肘板支持在與拉桿固定在一起的支座上,左方肘板則支持在可調動的支座上(此座只限上下移動),通過特制螺栓和支座安裝在一起。彈簧的一端套在支座上上,另端套在固定套管上的調整螺柱盤上。

          從電動機通過的此帶輪得到動力轉動偏心,帶動邊桿向下推動肘板壓縮彈簧,推動拉桿向前帶動床面;當連桿向上時,利用彈簧張力,推動床面向后運動,這樣運動連續起來,則旋轉運動變為縱向直線往復運動。

          沖程大小,扭轉特殊螺柱而獲得,整個機構都放在一個床頭箱殼中。

          2、搖床的工作部份,是一個鋁合金制成的床面,其外形為不規則的四邊形。

          床面的表面上漆灰,并噴黑色漆3-4次。過去的來復條改用刨槽,槽的排列與床面搖動方向平行,靠近床面上的給礦端處的槽較短,越往下越長,它們的終點排列在離床面排礦端處距離為50毫米的對角線上。

          順著床面上邊緣,靠床頭箱一側的角上,有給料箱,與給料箱平列有水槽,均用有機玻璃制成,用以加給沖洗水。沖洗水通過槽底固定著可轉動的菱形膠閘塊流到床面上,改變菱形膠閘塊的角度的位置,可調節水量和水流的方向,此給料箱裝在床面的右角上故叫右式。

          3、床面安裝在兩根鑄鐵橫梁上,串通橫梁固定著滑動軸承上,而軸承固定在角鋼機架上。

        床面在橫向有傾斜角度,它的傾斜角可由0度~10度,調節橫向角度的滑動軸承,中間處手輪,手輪軸一端是螺桿,與具有弧形槽的螺母相配合,該螺母與固定在拉桿上的連相滑動配合,當手輪轉動螺母向一方移動帶著連桿拉桿以及床面一起轉動而實現。
