        螺旋分級機
        您現在的位置:首頁 > 產品展示

        產品名稱:螺旋分級機

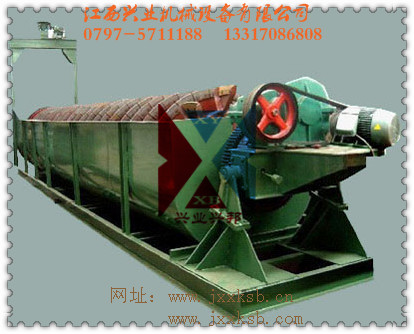

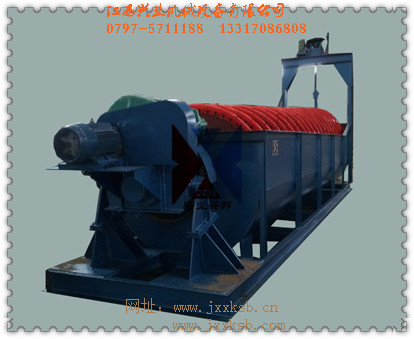

        上圖為聚氨酯螺旋葉片螺旋分級機

        一、用途 該系列分級機適用于礦石、非金屬物料進行脫水、脫介、脫泥和干濕式分級。

           本機主要用于金屬選礦的生產流程中,依礦物顆粒泥降速度的不同,將14-325網目的礦石進行粒度分級,也可以以礦石中分出廢泥或用于礦砂的脫水。

          二、機器的技術規范:

           本機根據螺旋數量的不同,有單螺旋和雙螺旋之分,同時還有高堰式和沉沒式的區分,如溢流邊堰高于螺旋軸中心線,且低于溢流端部螺旋的外徑則為高堰式;如溢流邊堰高于螺旋軸中心線,同時還高于溢流端部的螺旋的外徑則為沉沒式:高堰式分級機一般用于100網目粒度以下的分級,沉沒式分級機一般用于200網目粒度以下的分級.

           三、機器的結構說明:

           總體說明:本機系由傳動裝置、螺旋(左、右)水槽、升降裝置、下部支座、潤滑裝置、排礦閥和進料口等部組成。 本機水槽成傾斜安置,其傾斜角大小根據工藝流程中設備配置情況確定,由傳動裝置帶動的螺旋(左、右)在槽內回轉,經磨細的礦漿從側面進料口進入槽內,則在槽的下端形成一個礦漿沉淀區,其表面積和容積決定于水槽傾斜角大小和溢流邊堰高度,低速回轉的螺旋能起一定的攪拌作用,礦漿經攪拌后,輕、細顆粒浮于上面成為溢流,由溢流邊堰溢出,流入下一道選礦工序;粗重的顆粒沉于槽底,成為返砂,由螺旋運輸到排礦口排出。

          如果磨礦與分級是閉路循環作業,則由排礦口排出的返砂,仍進入磨機再磨細,分級機通常是與磨機配置在一起成閉路循環工作的。

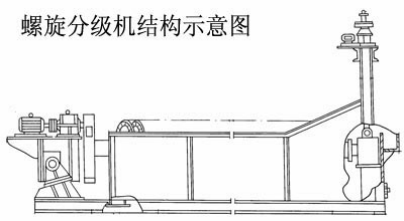

        1、傳動裝置 2、左螺旋 3、右螺旋 4、下部支座 5、升降裝置 6、水槽

        主要部件結構說明: (1)傳動裝置:Ф3000,Ф2400,Ф2000分級機是由電動機、聯軸節、減速器聯軸節圓柱和傘齒輪副構成;Ф1500,Ф1200分級機則由電動機、三角皮帶、減速器圓柱齒輪副構成;它帶動螺旋回轉。

        (2)螺旋(左、右):由空心軸、支架、螺旋葉片、襯鐵等組成、上端支承在十字軸套內、下端支承在下部支座內、空心軸走直徑Ф500㎜以上的用二個半圓形通長鋼板焊接成,免除了由于橫向焊縫的焊接質量,使軸產生折斷事故。小直徑的空心軸(Ф325)采用無縫鋼管。當螺回轉時,螺旋葉面對礦漿起微小的攪拌作用,輕、細的顆粒由溢流堰口排出,況底的粗,重顆粒由螺旋輸送到排礦口排出。襯鐵采用耐磨壽命是重大關鍵問題,尚須進行研究解決。

        (3)下部支座:因其長期浸沒在礦漿內工作,因此密封是關鍵問題,密封的好環直接影響軸承使用壽命,在設計上采用多層棉紗發瓣式盤根和高壓油脂雙重密封結構,并在潤滑裝置上配置手動干油泵,可以定期往軸承內壓注油脂,以保持其密封性能。

        (4)水槽:由鋼極、各種型鋼焊接成。由于運輸等問題Ф3000,Ф2400,Ф2000分級機的水槽,在工地進行總裝焊接。水槽內盛有全部,并承受機器本身重量和全部負荷,為此支承水槽的地基設計分重要(結構要合適、基礎要牢固。)為避免因支承不當造成水槽變形影響機器的運轉起見,本機附有地基結構示意圖,可作為地基設計的參考依據。

        (5)潤滑裝置:為善機器的潤滑條件,加強下部支座軸承的潤滑和密封性能Ф3000、Ф2400、Ф2000分級機故采用手動集中潤滑,配置了手動于油泵和操縱閥門,可以定期向各軸承內壓注油脂,潤滑操縱部分用戶可根據具體操作條件確定安裝在水槽的右側壁上或右側壁上,也可另外設置操縱臺Ф1200、Ф1500分級采用手動潤滑方式。

        (6)放水閥:為了必要時能從水槽內排出礦漿,在水槽下部設有放水閥,可隨時將礦漿排出,正常生產時可關閥。

        (7)升降裝置:它由電機、輪減速器、傘齒輪副、絲母、比等零部件組成,當分級機停止工作時,為避免礦漿內固體沉淀壓住螺旋,產生負荷損傷機件起見,以及檢修工作上的需要,故設有升降裝置。當分級機停車時必須把螺旋由水槽中提起,使大部分螺旋離開礦漿,為保證升降作業的安全,專備有行程終點開關,使升降行程能自行控制。

        另外還特設計有螺旋分級機轉動和升降聯動控制電氣原理理圖(圖6)當分級機停車時升降裝置啟動能自動將螺旋提升至一定高度,分級機工作時升降裝置把轉動能自動將螺旋下降至工作位置這樣可保持傳動零部件的壽命,防止空心軸因過負荷而折斷,。是否需要裝設聯動控制電氣裝置,用戶可根據具體條件確定、制造廠不供應本電氣裝置所需的零部件。

           四、技術參數:見后表

           注:(1)表中C—代表沉沒式,G代表高堰式;2F—代表雙螺旋,F—代表單螺旋;(2)表載計算生產量是根據礦石比里,溢流粒度、螺旋轉數、螺旋直徑等因素按經驗公式計算得出。

        型號
        規格

        螺旋直徑

        螺旋轉速

        配套電機功率

        重量t

        返砂量

        溢流量

        升降

        傳動

        mm

        r/min

        t/24h

        t/24h

        kw

        kw



        高堰式單螺旋分級機

        FG-3

        Φ300

        8.3-2.2

        30-80

        10-30

        2.2

        1.1

        0.67

        FG-5

        Φ500

        8.5-15.5

        143-261

        32

        2.2

        1.1

        1.6

        FG-7

        Φ750

        4.5-9.9

        256-564

        65

        2.2

        3

        2.83

        FG-10

        Φ1000

        3.5-7.6

        473-1026

        85

        2.2

        5.5

        4

        FG-12

        Φ1200

        5、6、7

        1170-1600

        155

        2.2

        5.5

        8.54

        FG-15

        Φ1500

        2.5、4、6

        1140-2740

        235

        2.2

        7.5

        11.68

        FG-20

        Φ2000

        3.6、5.5

        3890-5940

        400

        3

        11、15

        20.45

        FG-24

        Φ2400

        3.64

        6800

        580

        3

        15

        25.65

        FG-30

        Φ3000

        3.2

        11650

        893

        4

        22

        40.9

        高堰式雙螺旋分級機

        2FG-12

        Φ1200

        5、6、7

        2340-3200

        310

        2.2×2

        5.5×2

        15.84

        2FG-15

        Φ1500

        2.5、4、6

        2280-5480

        470

        2.2×2

        7.5×2

        21.11

        2FG-20

        Φ2000

        3.6、5.45

        7780-11880

        800

        3×2

        22、30

        36.34

        2FG-24

        Φ2400

        3.67

        13600

        1160

        3×2

        30

        53.49

        2FG-30

        Φ3000

        3.2

        23300

        1785

        4×2

        40

        73.03

        沉沒式單螺旋分級機

        FC-12

        Φ1200

        2.5、4、6

        1170-1630

        120

        2.2

        7.5

        11.1

        FC-15

        Φ1500

        2.5、4、6

        1140-2740

        185

        2.2

        7.5

        15.32

        FC-20

        Φ2000

        3.6、5.5

        3890-5940

        320

        3

        11、15

        29.056

        FC-24

        Φ2400

        3.64

        6800

        455

        4

        18.5

        37.267

        FC-30

        Φ3000

        3.2

        11650

        705

        4

        22

        46.2

        沉沒式雙螺旋分級機

        2FC-12

        Φ1200

        3.8、6

        1770-2800

        240

        2.2×2

        7.5×2

        19.61

        2FC-15

        Φ1500

        2.5、4、6

        2280-5480

        370

        2.2×2

        7.5×2

        27.45

        2FC-20

        Φ2000

        3.6、5.5

        7780-11880

        640

        3×2

        22;30

        50

        2FC-24

        Φ2400

        3.67

        13700

        910

        3×2

        30

        53.491

        2FC-24

        Φ2400

        3.67

        13700

        910

        4×2

        37

        65.283

        2FC-30

        Φ3000

        3.2

        23300

        1410

        4×2

        45

        84.87
